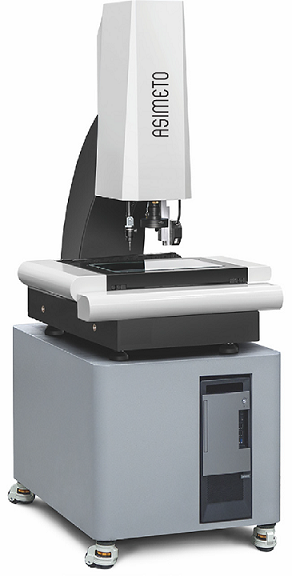

Series 647

技术特性

  • 高精度大理石底座和机械结构提高了机器的稳定性和刚性。
  • 可预设自动测量,高效处理批量测量。
  • 6.5X 锁定变焦镜头,放大倍率 0.7X - 4.5X。
  • 130 万像素数码相机。
  • 可编程 5 环 8 格 LED 表面照明。
  • 轮廓平行 LED 照明。
  • 0.5μm 光学尺。
  • 操纵杆控制。
  • RationalVue 软件。

可选配件

  • 同轴光
  • 自动变焦镜头
  • 测头
  • MCR20 架

規格表標題

货号
型号 CVS3020E 647-03-1E
X/Y-轴行程 300 x 200mm
尺寸 (WxDxH) 810 x 610 x 1050mm
重量 330kg
Z-轴行程 200mm
X/Y/Z 轴
分辨率
.0005mm
X/Y-轴精度* ≤3.0 + L/200 (µm)
重复精度 ±2µm
底座和支柱 高精度大理石
照明系统
(软件调整)
表面光源:5 环 8 格 0~255 级连续可调
照明系统
(软件调整)
轮廓底光:LED 平行照明
照明系统
(软件调整)
LED 导航灯
影像系统 130 万像素数码相机
变焦镜头** 6.5X 高分辨率定位变焦镜头
放大率:0.7X - 4.5X
视频放大率:0X - 200X
视野范围 8.1 ~ 1.3mm
(取决于相机和镜头)
工作环境 温度:20°C±2°C
变化范围 < 2°C/hr
工作环境 湿度:30% ~ 80%
工作环境 振动 <0.002g, <15Hz
货号
型号 CVS3020E 647-03-1E
X/Y-轴行程 300 x 200mm
尺寸 (WxDxH) 810 x 610 x 1050mm
重量 330kg
Z-轴行程 200mm
X/Y/Z 轴
分辨率
.0005mm
X/Y-轴精度* ≤3.0 + L/200 (µm)
重复精度 ±2µm
底座和支柱 高精度大理石
照明系统
(软件调整)
表面光源:5 环 8 格 0~255 级连续可调
照明系统
(软件调整)
轮廓底光:LED 平行照明
照明系统
(软件调整)
LED 导航灯
影像系统 130 万像素数码相机
变焦镜头** 6.5X 高分辨率定位变焦镜头
放大率:0.7X - 4.5X
视频放大率:20X - 200X
视野范围 8.1 ~ 1.3mm
(取决于相机和镜头)
工作环境 温度:20°C±2°C
变化范围 < 2°C/hr
工作环境 湿度:30% ~ 80%
工作环境 振动 <0.002g, <15Hz
货号
型号 CVS4030E 647-04-1E
X/Y-轴行程 400 x 300mm
尺寸 (WxDxH) 960 x 7100 x 1075mm
重量 380kg
Z-轴行程 200mm
X/Y/Z 轴
分辨率
.0005mm
X/Y-轴精度 ≤3.0 + L/200 (µm)
重复精度 ±2µm
底座和支柱 高精度大理石
照明系统
(软件调整)
表面光源:5 环 8 格 0~255 级连续可调
照明系统
(软件调整)
轮廓底光:LED 平行照明
照明系统
(软件调整)
LED 导航灯
影像系统 130 万像素数码相机
变焦镜头** 6.5X 高分辨率定位变焦镜头
放大率:0.7X - 4.5X
视频放大率:20X - 200X
视野范围 8.1 ~ 1.3mm
(取决于相机和镜头)
工作环境 温度:20°C±2°C
变化范围 < 2°C/hr
工作环境 湿度:30% ~ 80%
工作环境 振动 <0.002g, <15Hz
货号
型号 CVS4030E 647-04-1E
X/Y-轴行程 400 x 300mm
尺寸 (WxDxH) 960 x 710 x 1075mm
重量 380kg
Z-轴行程 200mm
X/Y/Z 轴
分辨率
.0005mm
X/Y-轴精度 ≤3.0 + L/200 (µm)
重复精度 ±2µm
底座和支柱 高精度大理石
照明系统
(软件调整)
表面光源:5 环 8 格 0~255 级连续可调
照明系统
(软件调整)
轮廓底光:LED 平行照明
照明系统
(软件调整)
LED 导航灯
影像系统 130 万像素数码相机
变焦镜头** 6.5X 高分辨率定位变焦镜头
放大倍率:0.7X - 4.5X
视频放大倍率:20X - 200X
视野范围 8.1 ~ 1.3mm
(取决于相机和镜头)
工作环境 温度:20°C±2°C
变化范围 < 2°C/hr
工作环境 湿度:30% ~ 80%
工作环境 振动 <0.002g, <15Hz
