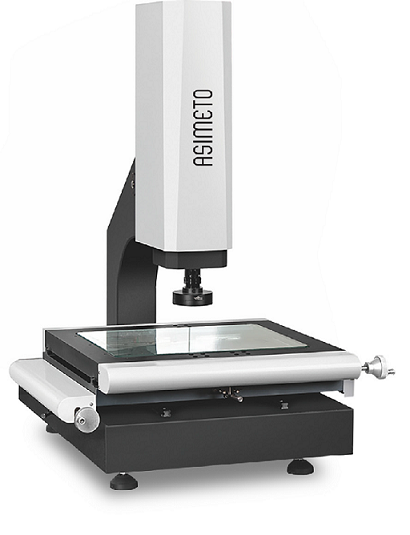

Series 647

技术特性

  • 高精度大理石底座和机械结构提高了机器的稳定性和刚性。
  • 6.5X 锁定变焦镜头,放大倍率 0.7X - 4.5X。
  • 130 万像素数码相机。
  • 可编程 3 环 8 格 LED 表面照明。
  • 轮廓平行 LED 照明。
  • 0.5μm 光学尺。
  • 激光指示器导航 Z 轴。
  • RationalVue 软件。

可选配件

  • 同轴光
  • 自动变焦镜头
  • 测头

規格表標題

货号
型号 MVS2010F 647-01-0F
X/Y-轴行程 200 x 100mm
尺寸 (WxDxH) 550 x 540 x 830mm
重量 140kg
Z-轴行程 200mm
X/Y/Z-轴
分辨率
.0005mm
X/Y-轴精度* ≤2.5 + L/200(μm)
重复精度 ±2μm
底座和支柱 高精度大理石
照明系统
(软件调整)
表面光源:无间断可调三环八格
LED 冷光
照明系统
(软件调整)
轮廓底光:LED 平行照明
照明系统
(软件调整)
LED 导航灯
影像系统 130 万像素数码相机
变焦镜头** 6.5X 高分辨率定位变焦镜头
变焦镜头** 放大率:0.7X - 4.5X
视频放大率:20X - 200X
视野范围 8.1 ~ 1.3mm
(取决于相机和镜头)
工作环境 温度: 20°C±2°C
变化范围 < 2°C/hr
工作环境 湿度:30% ~ 80%
工作环境 振动 <0.002g, <15Hz
货号
型号 MVS3020F 647-03-0F
X/Y-轴行程 300 x 200mm
尺寸 (WxDxH) 600 x 740 x 890mm
重量 190kg
Z-轴行程 200mm
X/Y/Z-轴
分辨率
.0005mm
X/Y-轴精度* ≤2.5 + L/200(μm)
重复精度 ±2μm
底座和支柱 高精度大理石
照明系统
(软件调整)
表面光源:无间断可调三环八格
LED 冷光
照明系统
(软件调整)
轮廓底光:LED 平行照明
照明系统
(软件调整)
LED 导航灯
影像系统 130 万像素数码相机
变焦镜头** 6.5X 高分辨率定位变焦镜头
变焦镜头** 放大率:0.7X - 4.5X
视频放大率:20X - 200X
视野范围 8.1 ~ 1.3mm
(取决于相机和镜头)
工作环境 温度: 20°C±2°C
变化范围 < 2°C/hr
工作环境 湿度:30% ~ 80%
工作环境 振动 <0.002g, <15Hz
货号
型号 MVS4030F 647-04-0F
X/Y-轴行程 400 x 300mm
尺寸 (WxDxH) 700 x 840 x 890mm
重量 240kg
Z-轴行程 2,000mm
X/Y/Z-轴
分辨率
.0005mm
X/Y-轴精度* ≤2.5 + L/200(μm)
重复精度 ±2μm
底座和支柱 高精度大理石
照明系统
(软件调整)
表面光源:无间断可调三环八格
LED 冷光
照明系统
(软件调整)
轮廓底光:LED 平行照明
照明系统
(软件调整)
LED 导航灯
影像系统 130 万像素数码相机
变焦镜头** 6.5X 高分辨率定位变焦镜头
变焦镜头** 放大率:0.7X - 4.5X
视频放大率:20X - 200X
视野范围 8.1 ~ 1.3mm
(取决于相机和镜头)
工作环境 温度: 20°C±2°C
变化范围 < 2°C/hr
工作环境 湿度:30% ~ 80%
工作环境 振动 <0.002g, <15Hz
货号
型号 MVS5040F 647-05-0F
X/Y-轴行程 500 x 400mm
尺寸 (WxDxH) 800 x 940 x 890mm
重量 290kg
Z-轴行程 2,000mm
X/Y/Z-轴
分辨率
.0005mm
X/Y-轴精度* ≤2.5 + L/200(μm)
重复精度 ±2μm
底座和支柱 高精度大理石
照明系统
(软件调整)
表面光源:无间断可调三环八格
LED 冷光
照明系统
(软件调整)
轮廓底光:LED 平行照明
照明系统
(软件调整)
LED 导航灯
影像系统 130 万像素数码相机
变焦镜头** 6.5X 高分辨率定位变焦镜头
变焦镜头** 放大率:0.7X - 4.5X
视频放大率:20X - 200X
视野范围 8.1 ~ 1.3mm
(取决于相机和镜头)
工作环境 温度:20°C±2°C
变化范围 < 2°C/hr
工作环境 湿度:30% ~ 80%
工作环境 振动 <0.002g, <15Hz
