| 套裝件數 | 單品名稱 | 產品編號 | |
|---|---|---|---|
| 27pcs | 1件 #A 基座：4 x 2-3/4 x 1.7”；高度 ±.0002” 1件 #B 劃線器：1.950” 長；平面度 ±.00002”/2” 1件 #C 中心尖爪：2.05” 長；同軸度 ±.0004” 1對 #D 同軸度：2.05” 長；同軸度: ±.0002” 1對 #E 圓形量爪：.1”x.236”x1.58”x.315” 1對 #E 圓形量爪：.2”x.507”x1.965”x.315” 1對 #E 圓形量爪：.25”x.516”x2.366”x.315” 1對 #E 圓形量爪：.5”x.800”x2.945”x.512” 1對 #E 圓形量爪：.75”x1.2”x4.92”x.768” 1對 #F 平形量爪：.750” 高；6” 長；平行度 ±.00004” 1對 #G 帶參考線量爪：.0625” 參考線；線高度 ±.0002” 1對 #H 平頭量爪：.750” 高；4” 長；平面度 ±.00002”/2” 1對 #H 平頭量爪：.750” 高；6” 長；平面度 ±.00002”/2” 1件 #I 夾具：2.250” 使用範圍；4.175” 長 1件 #I 夾具：4.000” 使用範圍；6.5” 長 1件 #I 夾具：6.000” 使用範圍；8.5” 長 1件 #I 夾具：10.000” 使用範圍；12” 長 |
660-01-2 | |
| 14pcs | 1對 #E 圓形量爪：半徑 .1”x.236”x1.58”x.315” 1對 #E 圓形量爪：半徑 .2”x.507”x1.965”x.315” 1對 #E 圓形量爪：半徑 .25”x.516”x2.366”x.315” 1對 #E 圓形量爪：半徑 .5”x.800”x2.945”x.512” 1對 #H 平頭量爪：.750” 高；4” 長；平面度 ±.00002”/2” 1對 #H 平頭量爪：.750” 高；6” 長；平面度 ±.00002”/2” 1件 #I 夾具：2.250” 使用範圍；4.175” 長 1件 #I 夾具：6.000” 使用範圍；8.5” 長 |
660-02-1 |
| 套裝件數 | 單品名稱 | 產品編號 | |
|---|---|---|---|

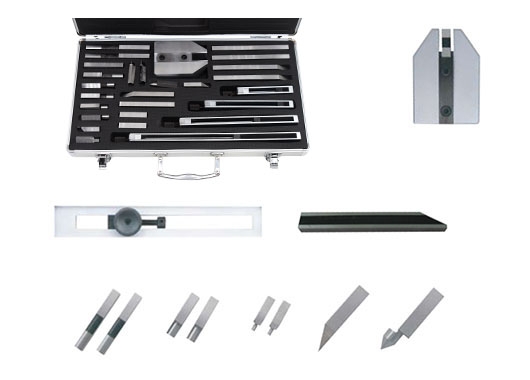

| 12pcs | 1件 夾具：0-50mm 1件 夾具：0-100mm 1件 夾具：100-200mm 1對 圓形量爪：R2x10mm 1對 圓形量爪：R5x15mm 1對 圓形量爪：R10x40mm 1件 劃線器：15mm 1件 中心尖爪：8x8mm 1件 基座 |
660-01-0 | |
| 17pcs | 1件 夾具：0-50mm 1件 夾具：0-100mm 1件 夾具：100-200mm 1對 圓形量爪：R2x10mm 1對 圓形量爪：R5x15mm 1對 圓形量爪：R10x40mm 1件 劃線器：15mm 1件 中心尖爪：8x8mm 1對 平頭量爪：8x19x100mm 1件 基座 1對 刀口量爪：60mm 1件 刀口直尺：100mm |
660-01-1 |
| # | 描述/使用 | 規格 | 精度 | 數量 | 產品編號 | |
|---|---|---|---|---|---|---|
| A | 基座 | 4x2-3/4x1.7” | 高度 ±.0002” | 1 件 | 660-05-5 | |
| B | 劃線器 | 1.950” 長 | 平面度 ±.00002”/2” | 1 件 | 660-13-1 | |
| C | 中心尖爪 | 2.05” 長 | 同軸度 ±.0004” | 1 件 | 660-13-4 | |
| D | 中心尖爪 | 2.05” 長 | 同軸度 ±.0002” | 1 對 | 660-13-5 | |
| E | 圓形量爪 | .1”x.236”x1.58”x.315” | 圓柱 ±.00004” | 1 對 | 660-14-1 | |
| E | 圓形量爪 | .2”x.507”x1.965”x.315” | 1 對 | 660-14-2 | ||
| E | 圓形量爪 | .25”x.516”x2.366”x.315” | 1 對 | 660-14-3 | ||
| E | 圓形量爪 | .5”x.800”x2.945”x.512” | 1 對 | 660-14-4 | ||
| E | 圓形量爪 | .75”x1.2”x4.92”x.768” | 1 對 | 660-14-5 | ||
| F | 平形量爪 | .750” 高度, 6” 長 | 平行度 ±.00004” | 1 對 | 660-13-7 | |
| G | 帶參考線量爪 | .0625” 參考線 | 線高度 ±.0002” | 1 對 | 660-14-6 | |
| H | 平頭量爪 | .750” 高度, 4” 長 | 平面度 ±.00002”/2” | 1 對 | 660-14-8 | |
| H | 平頭量爪 | .750” 高度, 6” 長 | 平面度 ±.00002”/2” | 1 對 | 660-14-9 | |
| I | 夾具 | 2.250” 高度, 4.175” 長 | 工作表面 | 1 件 | 660-15-1 | |
| I | 夾具 | 4.000” 高度, 6.5” 長 | 精確的底面 | 1 件 | 660-15-2 | |
| I | 夾具 | 6.000” 高度, 8.5” 長 | 連接件 | 1 件 | 660-15-3 | |
| I | 夾具 | 10.000” 高度, 12” 長 | 1 件 | 660-15-4 |
