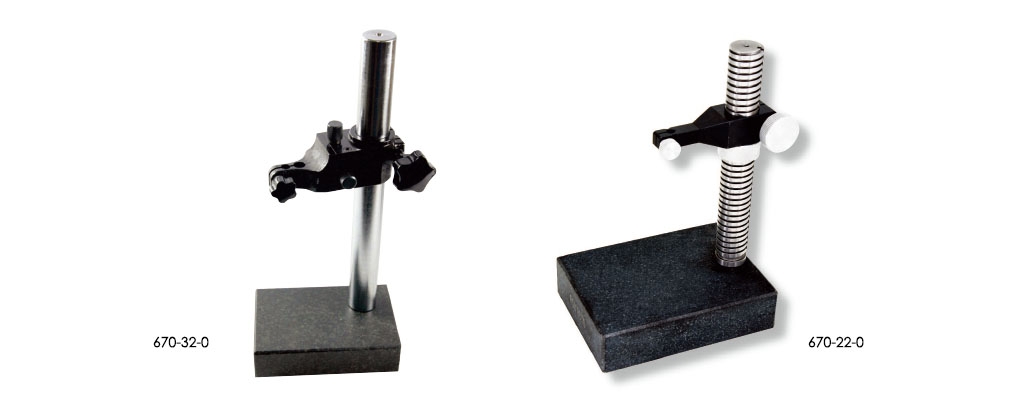

花崗岩比較儀台座

Series 670
花崗岩比較儀台座
  • 花崗岩比較儀台座

技術特性

  • 可調橫臂
  • 花崗石基座
  • Ø8mm H7 測桿安裝孔
詢價

規格表標題

INCH METRIC
基座尺寸
(mm)		基準面
平面度		立柱尺寸最大測量
高度		產品編號
150 x 100 x 40 ≤0.002mm Ø20 x 200mm 130mm 光面立柱 670-13-0
150 x 100 x 40 ≤0.002mm Ø18 x 170mm 95mm 光面立柱 670-14-0
150 x 150 x 50 ≤0.002mm Ø30 x 300mm  230mm 光面立柱 670-31-0
150 x 230 x 50 ≤0.002mm Ø30 x 300mm 230mm 光面立柱 670-32-0
230 x 300 x 90 ≤0.002mm Ø30 x 300mm 230mm 光面立柱 670-33-0
200 x 150 x 50 ≤0.002mm Ø30 x 300mm 230mm 螺紋立柱 670-22-0
300 x 200 x 50 ≤0.002mm Ø30 x 300mm 230mm 螺紋立柱 670-23-0
基座尺寸
(mm)		基準面
平面度		立柱尺寸最大測量
高度		產品編號
150 x 100 x 40 ≤0.002mm Ø20 x 200mm 130mm 光面立柱 670-13-0
150 x 100 x 40 ≤0.002mm Ø18 x 170mm 95mm 光面立柱 670-14-0
150 x 150 x 50 ≤0.002mm Ø30 x 300mm 230mm 光面立柱 670-31-0
150 x 230 x 50 ≤0.002mm Ø30 x 300mm 230mm 光面立柱 670-32-0
230 x 300 x 90 ≤0.002mm Ø30 x 300mm 230mm 光面立柱 670-33-0
200 x 150 x 50 ≤0.002mm Ø30 x 300mm 230mm 螺紋立柱 670-22-0
300 x 200 x 50 ≤0.002mm Ø30 x 300mm 230mm 螺紋立柱 670-23-0
